电流互感器在三相电路中的几种常见接线方案

最近很多客户打电话过来说电流互感器怎么接法，这里我们技术部给了一份简易的电流互感器接线图供大家参考

电流互感器在三相电路中的几种常见接线方案可以分为三种分别如下

1．一相式接线

   该接线方式电流线圈通过的电流，反应—次电路相应相的电流。通常用于负荷平衡的三相电路如低压动力线路中，供测量电流、电能或接过负荷保护装置之用。

2．两相V形接线

   该接线方式也称为两相不完全星形接线。在继电保护装置中称为两相两继电器接线。在中性点不接地的三相三线制电路中，广泛用于测量三相电流、电能及作过电流继电保护之用。两V形接线的公共线上的电流反映的是未接电流互感器那一相的相电流。

3．两相电流差接线

   在继电保护装置中，此接线也称为两相一继电器接线。该接线方式适于中性点不接地的三相三线制电路中作过电流继电保护之用。该接线方式电流互感器二次侧公共线上的电流量值为相电流的（根号三，注：可能前面显示不出）倍。

4．三相星形接线

   这种接线方式中的三个电流线圈，正好反映各相的电流．广泛用在负荷一般不平衡的i相四线制系统中，也用在负荷可能不平衡的三相三线制系统中，作三相电流、电能测量及过电流继电保护之用。

三相有功电度表经电流互感器的接线图

有三相三线式(三相两元件)和三相四线式(三相三元件)两种。 按图接线(实做) 选件及接线要求

1.电度表的额定电压应与电源电压一致，额定电流应是5A的。

2.要按正相序接线。

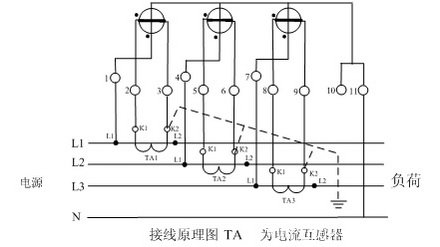

3.电流互感器要和LQG型的，精度应不低于0.5级。电流互感器的极性要用对。三相有功电度表经电流互感器的接线图 三相四线式(三相三元件)电度表经电流互感器接线原理图 三相有功电度表经电流互感器的接线图 三相三线式(三相两元件)电度表经电流互感器接线原理图

4.二次线应使用绝缘铜导线，中间不得有接头。其截面：电压回路应不小于1.5mm²；电流回路应不小于 2.5mm²。

5.二次线应排列整齐，两端穿带有回路标记和编号的“标志头”。

6.当计量电流超过250A时，其二次回路应经专用端子接线，各相导线在专用端子上的排列顺序：自上至下，或自左至右为U、V 、W、 N

 7.三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。 例某三相四线负荷电流为361A，经电流互感器接线的三相有功电度表作有功是量计量。 可选DT86型 380/220 　3×6A的有功电度表。用LQZ—0.5　400/5的电流互感器。
