低压互感器是工业上用于1KV以下，36V以上交流互感器。包含低压电流互感器及低压电压互感器两种。低压电压互感器低压电压互感器品种较少，较常见的为JDG4-0.5系列型号，主要起到变压器的作用为用电设备供电。
产品参数：
额定电压比：200/100 220/100 380/100 500/100 准确等级：0.2级 0.5级 1极 3极
产品优势：
电能、电压的测量和继电保护。

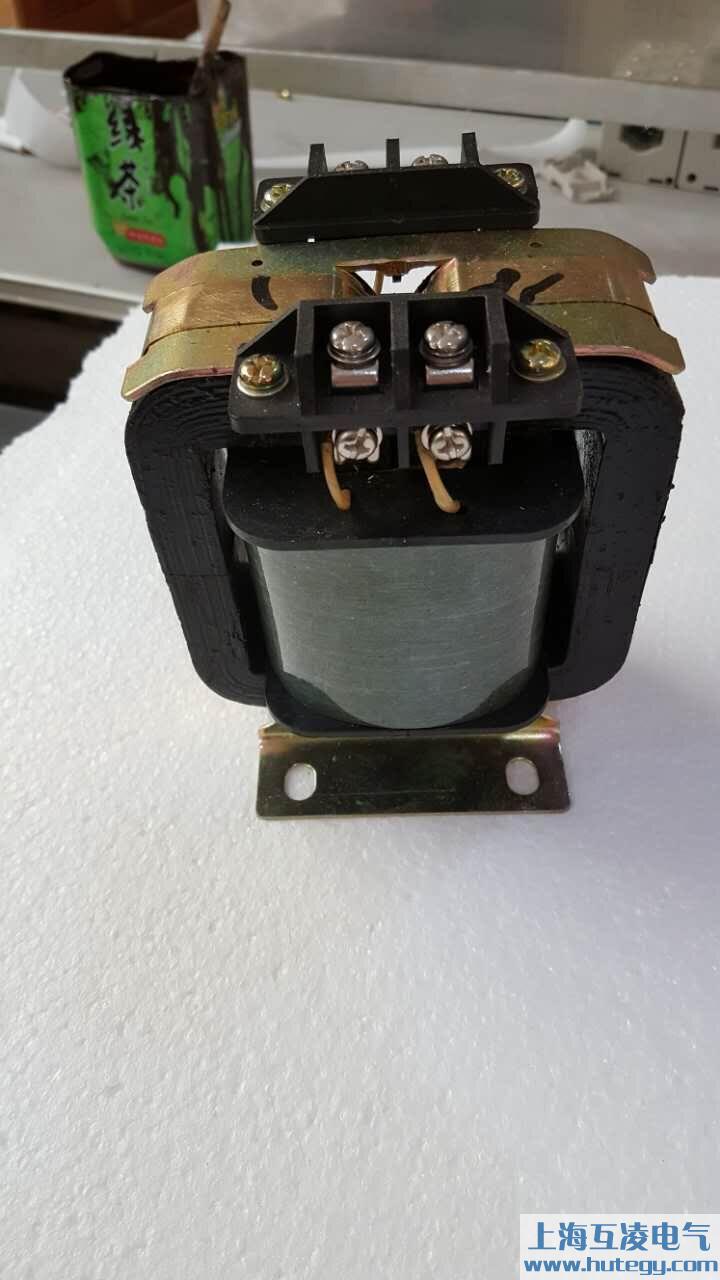

JDG4-0.5电压互感器产品实物图：
关键词：JDG4-0.5电压互感器 ，报价，jdg4-0.5 380/100 380/√3 100/√3
概述
JDG/JDG1/JDG4/JDGW-0.5电压互感器适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中，作电能、电太坏的测量和继电保护用。
技术数据
| 产品型号 | 额定电压比 | 准确级及额定输出(VA) | 剩余绕组准确级及额定输出 | 频率 | 极限输出 | 额定绝缘水平 | ||||
| 0.2 | 0.5 | 1 | 3 | 3P | 6P | |||||
| JDG-0.5 | 200/100 220/100 380/100 500/100 |
25 | 40 | 100 | 50 | 200 | 0.5/3 | |||
| JDG1-0.5 | 15 | 25 | 50 | 120 | ||||||
| JDG4-0.5 | 100 | |||||||||
| JDGW-0.5 | 380/100/100/3 580/100/100/3 |
50 | 80 | 250 | 40 | 50 | 340 | 0.5/3 | ||
外形及安装尺寸图
接线图：
接线方式可以点击查看 电压互感器接线方式
一般电压互感器接线方式有如下三种：
1、星形接线 在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
2、V-V接线 用两台单相互感器分别跨接于电网的UAB及UBC的线间电压上，接成不完全三角形接线（也称V，v接线），广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中测量三个相间电压，但不能测相对地电压。
3、开口三角接线 三台单相三绕组电压互感器构成YN，yn，d11或YN，y，d11的接线形式（二次侧星形绕组中性点不直接接地，而采用b相接地），广泛应用于各级电压系统中，而3~15KV电压级广泛采用三相式电压互感器。其二次绕组用于测量相间电压或相对地电压，辅助二次绕组接成开口三角形，供接入中性点不接地电网绝缘监视仪表、继电器使用，或供中性点直接接地系统的接地保护。
