RCT-35电流互感器

　　摘要，RCT-35电流互感器也做RCT-0.66主要介绍RCT-35电流互感器外形尺寸，

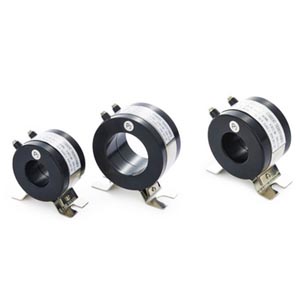

　　RCT电流互感器实物图：

　　一、RCT-35电流互感器介绍

　　本型号电流互感器为塑料外壳，全封闭，户内型产品。适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流测量用。产品符合IEC60044-1；2003及GB1208-2006，<电流互感器>标准。

　　二、RCT-35电流互感器结构简介

　　该系列电流互感器为ABS阻燃塑料外壳全封闭结构，使产品不易受潮；导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级精度；超导磁材料的应用使产品在同体积下达到0.2S或0.5S级，使产品能在一次电流1%-120%宽负荷下准确的计量电能，一次为：P1、P2，二次为1S1，1S2当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。

　　特别提醒：当一次又电流通过时，二次回路不得开路，否则有高压产生。

　　三、RCT-35电流互感器使用条件

　　1海拔高度不超过1000米；

　　2周围环境温度不高于+40摄式度,不低于-5摄式度；

　　3周围空气的相对湿度不大于85%(20摄式度)；

　　4安装场所无严重影响互感器绝缘的气体，蒸气，化学沉积，污秽及其他爆炸性和腐蚀性介质；

　　四、RCT-35电流互感器主要技术参数：

　　1额定一次电流：15-5000A

　　2额定二次电流：5A或1A

　　3额定电压：0.66KV

　　4计量准确级次：0.2S,0.5S,0.2,0.5

　　5负荷的功率因数：COS∮=0.8(滞后)

　　6产品标准：GB1208-2006<电流互感器>

　　五、RCT-35电流互感器外形尺寸图：
